2寸15齒鏈輪，軸孔40mm,鍵槽8mm，總厚35mm，8mm頂絲孔兩個

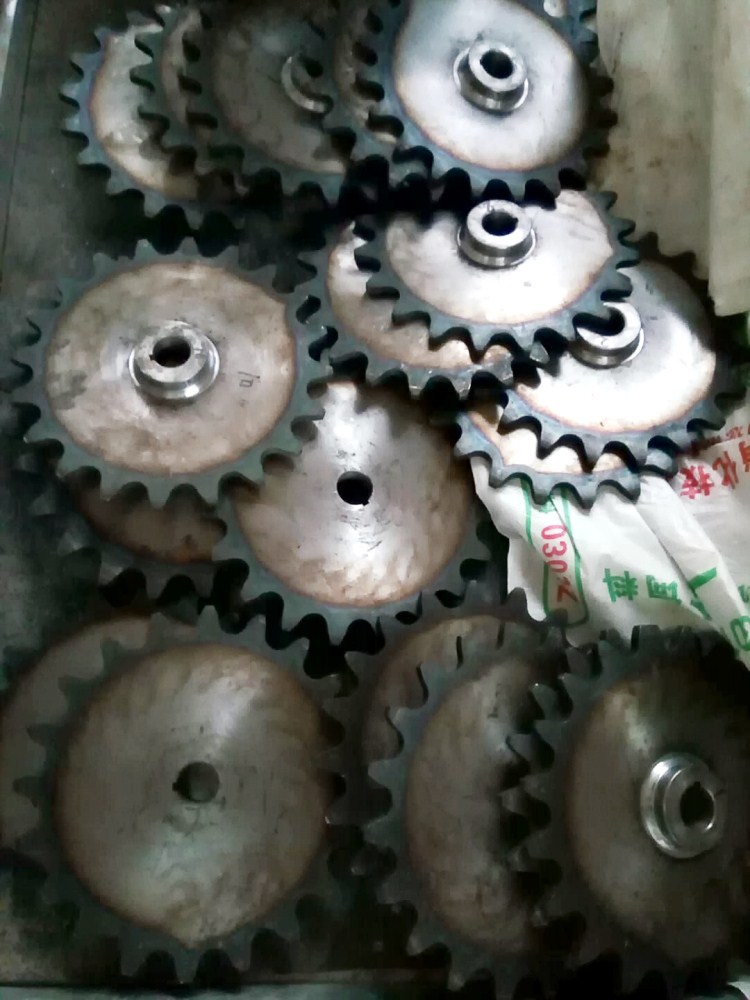

2寸雙節距大滾珠15齒鏈輪產品參考圖

鏈輪參數計算公式： 分度圓直徑:d=p/sin（180°/z） p=節距可查表 z=齒數 齒頂圓(外徑):D=p×(0.54+cot180°/z) 常用鏈輪節距： 3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05 3分 4分 5分 6分 分度圓直徑：d=p/sin（180°/z） 齒頂圓直徑：dmax=d+1.25p-d1 dmin=d+（1-1.6/z）p-d1 齒根圓直徑：df=d-d1 注：p 鏈條節距 z 鏈輪齒數 d1 鏈條滾子直徑 最簡單的算法就是{? 分}=分度圓直徑除與{齒數+2} 鏈輪型號：包含非標鏈輪（根據客戶圖紙定制），標準鏈輪（美標和公制）。

鏈輪常用材料：C45 鏈輪常用加工方法：淬火處理，表面發黑處理。 鏈輪齒數選用的一般原則： 19 齒或以上 一般用于中高轉速、正常工作條件下運行的主動鏈輪。 17 齒 只用于小節距主動鏈輪。 23 齒或多過23齒 推薦用于有沖擊的情況。當速比低時，用高齒數鏈輪可以大大減少i鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

2寸15齒鏈輪，軸孔40mm,鍵槽8mm，總厚35mm，8mm頂絲孔兩個

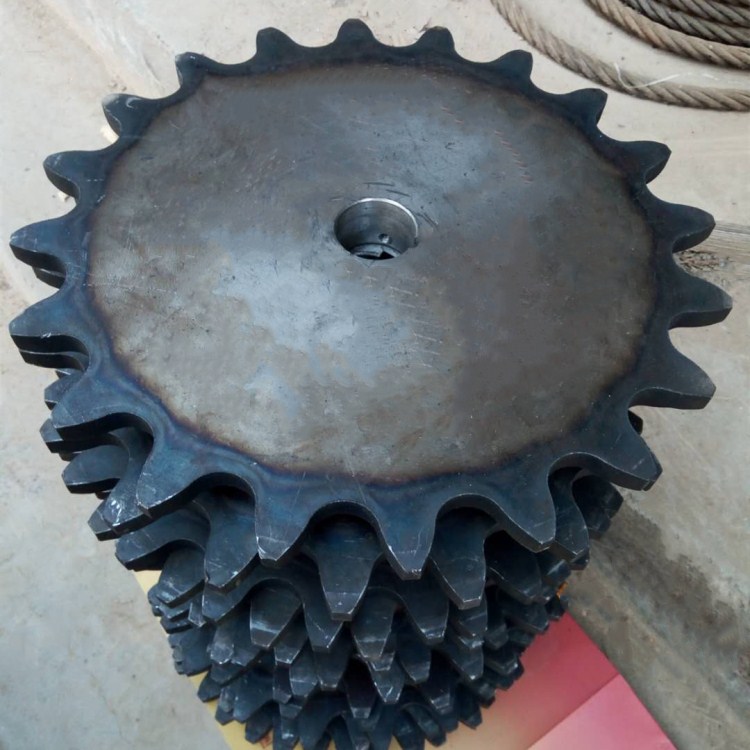

2寸雙節距大滾珠15齒鏈輪產品參考圖

鏈輪結構設計

1. 鏈輪的齒形 鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少?lài)Ш蠒r(shí)的鏈節的沖擊和接觸應力，而且要易于加工。 常用的鏈輪端面齒形見圖1。它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形。

齒形用標準刀具加工，在鏈輪工作圖上不必繪制端面齒形，只需在圖上注明"齒形按3RGB1244-85規定制造"即可，但應繪制鏈輪的軸面齒形，其尺寸參閱有關設計手冊。參數計算前面已經提到，不做重復敘述！

 2. 鏈輪結構 圖3為4種常用的鏈輪結構。小直徑鏈輪一般做成整體式，中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔，大直徑鏈輪可做成組合式，此時齒圈與輪芯可用不同材料制造！例如C45，不銹鋼等材料。

 3. 鏈輪材料 鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。
