三層不銹鋼鏈板輸送機設計圖
信息來源: http://m.yx0762.cn 時間:2018-9-4 12:32:37

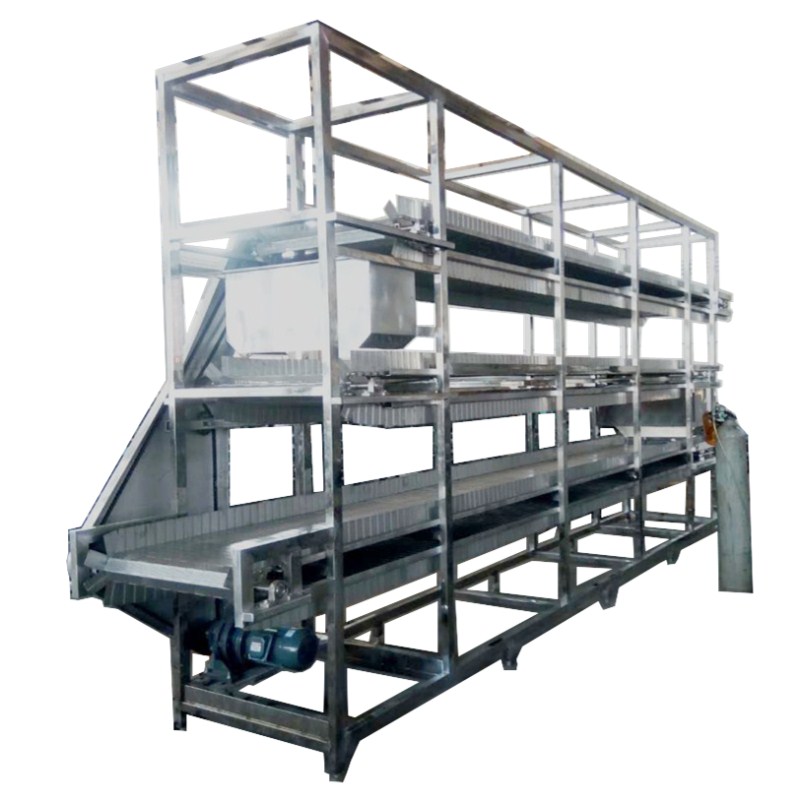

三層不銹鋼鏈板輸送機設計圖
總長8.5米,鏈板寬度800mm??偢?米,三層,約430mm/層。 技術要求:提升機主體板厚3mm,C型鋼制作,支架4x6方管,壁厚1.2mm。接渣盤。 輸送板面304材質,板厚1.0mm,支桿8mm,節距50.8mm,裙邊高度10mm,板厚1.5mm。 動力配備0.75ke電機+減速機+變頻器。 冷卻線主體4x6方鋼+角鐵制作。輸送動力配備3kw電機+減速機+變頻器。
鏈板輸送機由動力裝置(電機)、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承、潤滑劑、鏈板等等構成。其中帶動物料的輸送的主要的兩個部分為:鏈條,利用它的循環往復運動提供牽引動力;金屬板,作為輸送過程中的承載體。
鏈板輸送機的原理與特點 在自動化生產線中占有很重要的地位的設備當屬輸送機,它是重要的散狀物料輸送與裝卸設備。而輸送機中鏈板輸送機是常見的輸送機類型。
